概述
38mm高性能電機（150）
產品型號：ZWSMD038038-150
外直徑：37
總長度：128.5
減速比：150：1
輸出軸軸向竄動(mm MAX)：0.05
額定電壓(VDC)：24
空載電流(mA MAX)：600
空載轉速(RPM)：56±15%
額定負載(N.M)：9.3
額定轉速(RPM)：49±15%
額定電流(A Max)：3
最大力矩(N.M)：11.6
空載噪音：穩定后不超出56dB(側面30CM,無防風罩測試)
空載回差(°MAX)：0.5
| 電機出線PIN腳定義 | ||
| PIN 1 | U | 白色 |
| PIN 2 | V | 橙色 |
| PIN 3 | W | 灰色 |
| PIN 4 | VCC | 紅色 |
| PIN 5 | H1 | 綠色 |
| PIN 6 | H2 | 黃色 |
| PIN 7 | H3 | 藍色 |
| PIN 8 | GND | 黑色 |
| 磁編器出線PIN腳定義 | |
| PIN 9 | 不連接 |
| PIN 10 | Vcc |
| PIN 11 | 接地 |
| PIN 12 | 不連接 |
| PIN 13 | 通道A- |
| PIN 14 | 通道A |
| PIN 15 | 通道B- |
| PIN 16 | 通道B |
| PIN 17 | 通道Z- |
| PIN 18 | 通道Z |
| 電機參數 | |
| 電機型號 | SM038038-F03無刷馬達 |
| 額定電壓(VDC) | 24 |
| 空載轉速(RPM) | 8400±10% |
| 空載電流(mA MAX) | 500 |
| 額定負載力矩(m.Nm) | 120 |
| 額定負載轉速(RPM) | 6550±10% |
| 額定負載電流(mA MAX) | 5000 |
| 堵轉力矩(m.Nm MIN) | 510 |
| 編碼器參數 | |
| 編碼器型號 | CB-ST-22 Φ22mm |
| 供電電壓(V) | 3.3-5 |
| 工作電流(mA) | 10 |
| 類型 | 增量 |
| 通道數 | 3 |
| 最大脈沖數(ppr) | 1024 |
| 最高轉速 | 55000 |
| 溫度(℃) | -40~125 |
*注：以上具體參數可根據客戶要求定制。

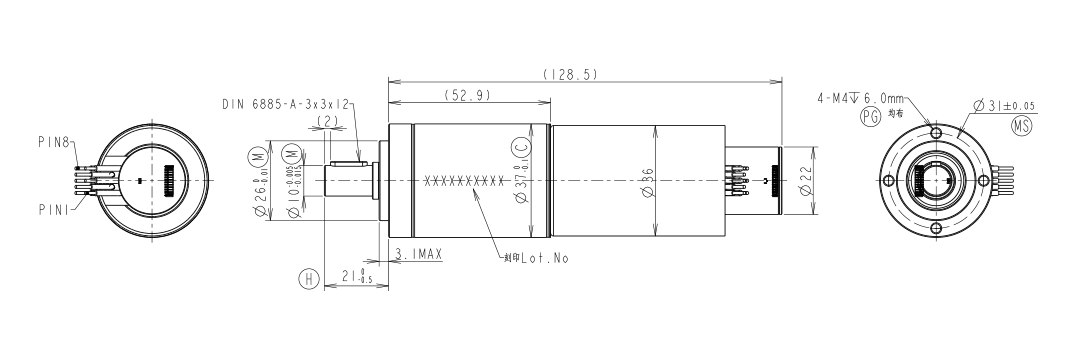

設計圖紙
熱門產品查看更多
資料下載
38mm高性能電機（150）規格書
